断桥铝合金节能门窗的基本技术要求

（一）、主要性能要求

1、 外窗隔声性能满足《建筑外窗隔声性能分级及检测方法》（GB/T8485）40dB>Rw>35dB

2、 外窗保温性能满足《建筑外窗保温性能分级及检测方法》（GB/T7108） 2.5＞k≥2.0

3、 外窗空气渗漏性能满足《建筑外窗空气渗漏性能及检测方法》（GB7106）1.5≥q1＞1.0m3／m.h

4、 外窗雨水渗透性能满足《建筑外窗雨水渗透性能分级及检测方法》（GB7108） 250≤△P＜350

5、 符合其他国家规定性标准规范。

（二） 、对门窗材料的规定

窗传热系数必须满足K≤2.20W/(m2·K)，并由投标单位提供门窗计算书以及“五性实验”报告。因整窗传热系数不满足要求而导致的全部问题、责任及费用均全部由投标单位（中标单位）负责。规定门窗配置：型材不小于65系列，要求等温线平缓，温差梯度均匀隔热条选用国产品牌，中空玻璃厚度5mm＋15mm＋5mm。

一、铝合金型材、玻璃及配件

1、铝合金型材

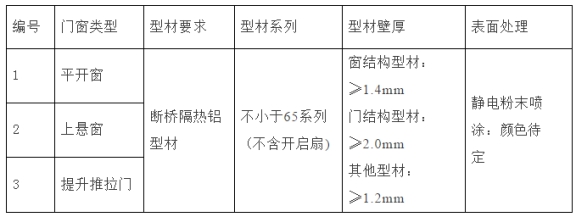

1.1、铝合金型材的选择应符合下表要求：（型材的断面尺寸指窗框材在墙体上的投影的有效尺寸）

上表中型材壁厚为最低要求，主型材壁厚应经计算或试验确定，投标方须提供典型门窗的设计计算书。

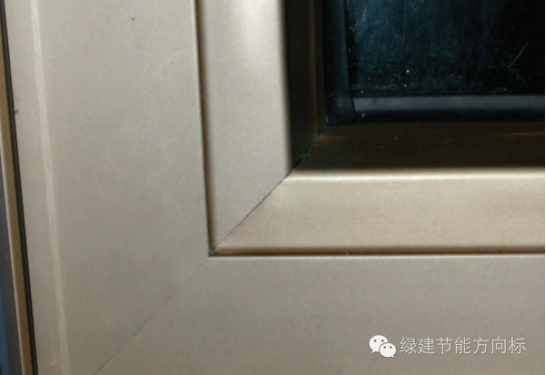

1.2、铝合金门窗全部采用内扣条，扣条采用方扣条，连接处为45°拼缝，手感顺滑，不得有明显错台，并作好防水处理，详见下图：

1.3、铝合金型材表面采用静电粉末喷涂，涂层厚度≥40μm，投标方负责要求粉末喷涂厂家向招标方提供10年的品质保证证书，即10年内颜色无明显变化，涂层不脱落。

1.4、根据需要采取有效的防渗漏措施。如：所有门窗下框室内侧翼緣有足够的挡水高度（内外高差宜大于30mm），平开门窗下框应带排水槽（孔），并配备与型材颜色一致或相近的排水孔盖。

1.5、窗开启扇配置隐形纱窗（导轨铝合金型材壁厚不小于1.2㎜），采用国产优质品牌。

2、玻璃

2.1、门窗玻璃原片厚度不小于5mm+15mm+5mm。

2.2、厨房、卫生间外窗玻璃外片采用磨砂玻璃。

2.3、中空玻璃密封必须设置分子筛，密封材料选择优质丁基胶及聚硫胶。

2.4、门窗玻璃是否需要钢化由计算决定，须提供典型门窗玻璃计算书，并按照国家、地方、行业标准、规范执行，钢化玻璃的自爆须控制在3/1000以内，玻璃须进行磨边、倒角处理。

2.5、以下情况必须使用安全玻璃：

A、玻璃面积≥1.5㎡

b、落地窗、底边最终装修面≤900mm的落地窗、倾斜装配窗、天窗

c、符合《建筑安全玻璃管理规定》、《建筑玻璃应用技术规程》、GB11944－2002等相关规定、规范要求

2.6、玻璃防热炸裂设计应符合以下要求：除正北向及单块面积小于2.0㎡的玻璃外，均应按照现行行业标准《建筑玻璃应用技术规程》(JGJ113－2003)中的有关规定，进行建筑玻璃防热炸裂设计计算。提供必要计算书。

2.7、玻璃防热炸裂构造设计应采取下列措施：所有玻璃的周边不应有易造成裂纹的缺陷。对于易发生热炸裂的玻璃应对边部进行倒角磨边等加工处理。玻璃的镶嵌应采用弹性性良好的密封衬垫材料。

3、五金件

1.1、铝合金门窗五金配件选用德国丝吉利娅五金配件。

2.2、根据门窗扇的重量自行设计选配五金配件（标称承载能力应大于实际荷载的1.5倍），活动五金应能满足使用5万次以上的A级产品，投标时上报实物样品及厂家资料。

2.3、高度大于1200mm以上平开扇（或宽度大于1200mm的上悬窗）必须使用不少于3个锁点的传动执手。

2.4、须提供五金配件产品图册及说明。

2.5、铝合金窗的开关力：平开窗不大于50N，推拉窗扇不大于70N;门窗扇的四角须采用不锈钢连接片包角，见下图：

3、钢副框

3.1、本工程钢副框采用矩形钢副框，规格为20mm×40mm×1.5mm，内外作防腐处理，钢附框端头应封闭。

3.2、钢副框加工前中标方必须现场实测洞口尺寸，并提出整改意见。

3.3、铝合金门窗密封由铝合金厂家施工。

3.4、副框与墙体之间用尼龙胀栓连接，连接处须打胶；

3.5、铝合金框与副框之间填充发泡剂，如发泡剂无法填充时预置遇水膨胀止水条。

3.6、门窗框与洞口装饰面之间缝隙采用中性硅酮耐候密封胶密封，其宽度及高度≥5mm；

3.7、玻璃与铝合金框之间的密封，室外采用中性硅酮耐候密封胶，室内采用国产优质白色中性密封胶条；

3.8、凡其他构件与铝合金框连接处均应打密封胶且不得影响美观。

二、加工图确认

投标方在接到中标通知后7日内提供全部加工图报招标方审核，部分节点必须出图明确，如窗与墙体的关系、保温与窗的关系、面砖与窗的关系等。

1、门窗设计及性能指标

1.1、门窗设计

铝合金门窗的设计由投标方负责，并提供设计计算书；

投标方须对全部图纸进行复核（包括门窗大样；门窗表；平、立、剖面关系），并有义务提出整改意见；

投标方须按不同洞口形式，提供典型门窗的详图，包括安装节点大样图、节点大样图（含螺丝、五金件等）、断面大样及型材的型号等。

1.2、门窗性能

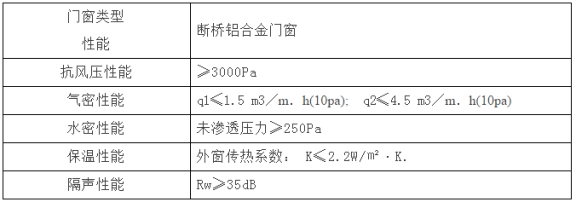

铝合金门窗的主要性能须符合以下的要求（门窗性能检验指标）：

三、门窗安装

1、施工工艺孔须用胶将工艺孔盖粘牢；铝合金框与钢副框连接用圆头螺丝并打密封胶。

2、中标方须在正式加工制作前，参加招标方组织的施工图纸交底，并提供铝合金门窗安装节点详图及施工方案，经招标方审核无误后方可进行施工。

四、铝合金门窗制作安装

1、总包方提供50线、窗中心点、每层里面垂直控制线及内墙灰饼；并与中标方签订交接单。

2、中标方在交接单签署后，在招标方约定时间内完成钢副框安装、主框安装、挂扇、玻璃安装、发泡打胶及验收工作。

3、洞口尺寸，以施工现场双方确认定单为准，若土建洞口超差，由总包方负责修补。

4、钢附框外皮距洞口每侧缩尺15mm。

5、施工顺序为中标方先安装钢副框，其他工序后作。

6、所有门窗分格，须由招标方、设计确认后方可进行加工制作。
